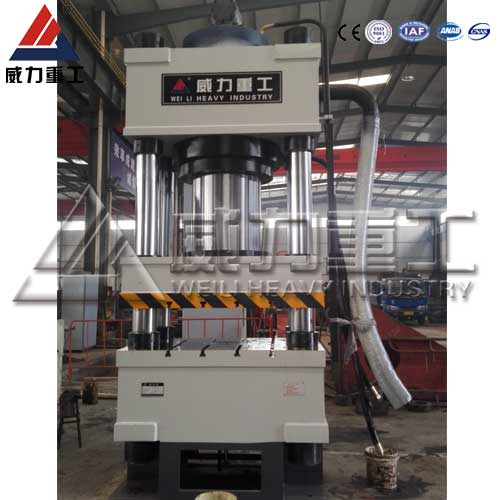

800吨不锈钢粉末成型四柱压力机滑块工作原理

800吨不锈钢粉末成型四柱压力机滑块故障在800吨不锈钢粉末成型四柱压力机故障中也算比较常见了，在维修滑块故障的时候我们一定要了解一下800吨不锈钢粉末成型四柱压力机滑块的工作原理。

1、快速下行：电磁铁通电，先导阀和上缸主换向阀左位介入系统，液控单向阀被打开，上液压缸快速下行。这时，800吨不锈钢粉末成型四柱压力机系统中进油路的油液流向为液压泵-顺序阀-上缸换向阀-单向阀-上液压缸上腔；回油路油液的油液流向为上液压缸下腔-液控单向阀-上缸换向阀-下岗换向阀-油箱；上滑块在自重作用下迅速下降。由于液压泵的流量较小，这时油箱中的油经液压单向阀也流入上液压缸上腔。

2、慢速加压：从上滑块接触工件时开始，这时上液压缸上腔压力升高，液控单向阀关闭，加压速度便由液压泵流量来决定，油液流动情况与快速下行时相同。

3、保压延时：当800吨不锈钢粉末成型四柱压力机系统中压力升高到压力继电器气作用，这时发出电信号，控制电磁铁断电，先导阀和上缸换向阀都处于中位，此时800吨不锈钢粉末成型四柱压力机系统进入保压。保压时间由电气控制线路中的时间继电器控制，可在0min-24min内调节。保压时除了液压泵在较低压力下卸荷外，系统中没有油液流动，液压泵卸荷的油路流向为液压泵-顺序阀-商业油缸换向阀-下液压缸换向阀-油箱。

4、快速返回：时间继电器延时到时后，保压借宿，电磁铁通电，先导阀右位介入系统，释压阀使上液压缸换向阀也以右位接入系统。这时，液控单向阀被打开，上液压缸快速返回。

5、原位停止：当上滑块上升至挡块撞上原位行程开关时，电磁铁断电，先导阀和上液压缸换向阀都处于中位。这时，上液压缸停止不动，800吨不锈钢粉末成型四柱压力机液压泵在较低压力下卸荷。
